| Τόπος καταγωγής: | Zibo, Κίνα |
|---|---|
| Μάρκα: | Laurel |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | Δάφνη-08-02 |
| Ποσότητα παραγγελίας min: | 20 τόνο |
| Συσκευασία λεπτομέρειες: | συσκευασμένος στις ξύλινες παλέτες, με την αδιάβροχη κάλυψη, και σφιγγμένος με τους επιδέσμους πλαστ |
| Χρόνος παράδοσης: | 20~30 ημέρες |
| Όροι πληρωμής: | Μ / Τ? L / C |
| Δυνατότητα προσφοράς: | 5000 τόνος/έτος |
| Product Name: | Insulation Refractory | Shape:: | Brick |
|---|---|---|---|
| Feature:: | High Density,Strong resistant erosion | Usage:: | Glass industry |
| Material:: | Corundum | Temperature Range: | above 1400º C |
| Επισημαίνω: | πυρίμαχα τούβλα αλουμίνας,πυρίμαχα τούβλα κλιβάνων,Λιωμένο πετώντας τούβλο κορούνδιου Zirconia |
||

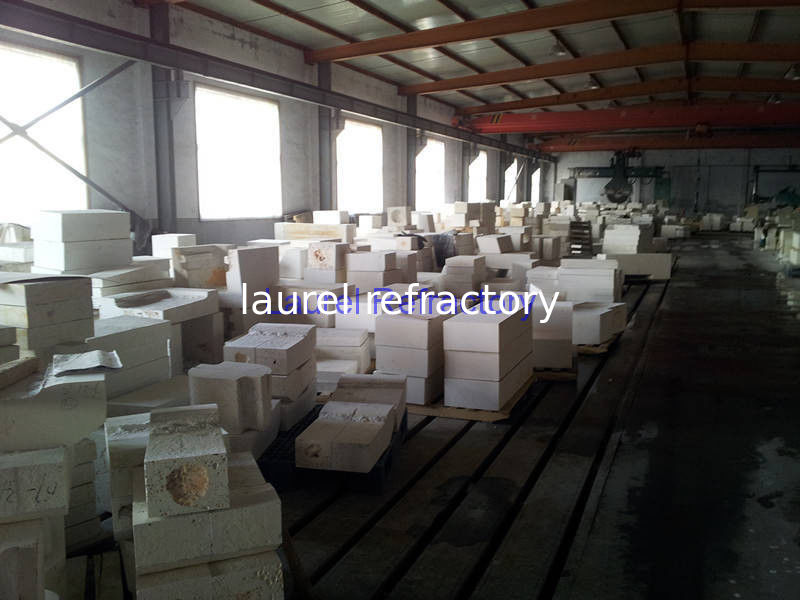

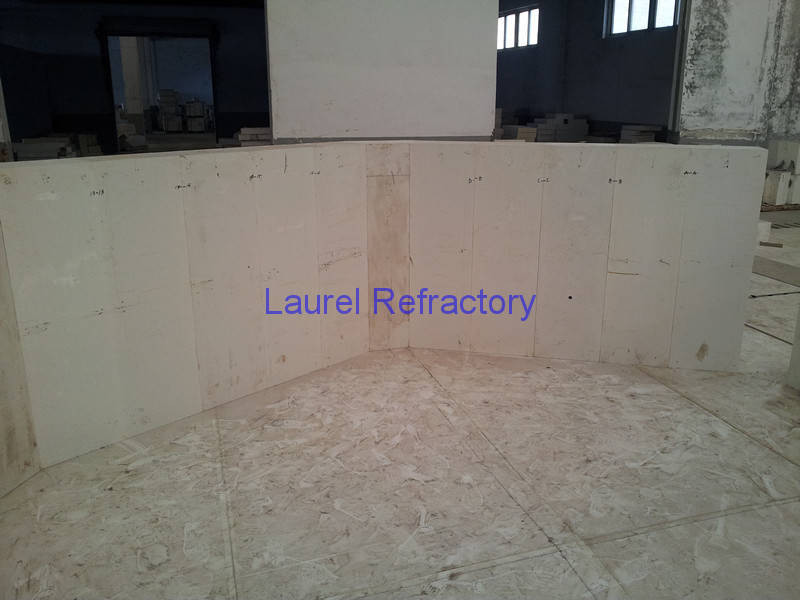

Πυρίμαχο τούβλο ζιρκονίας κορούνδιου χύτευσης υψηλής πυκνότητας για τη βιομηχανία γυαλιού
Το τούβλο ζιρκονίας κορούνδιου χύτευσης είναι ένα πυρίμαχο υλικό υψηλής απόδοσης σχεδιασμένο για ακραία θερμικά και χημικά περιβάλλοντα. Συνδυάζοντας ζιρκονία και αλουμίνα, αυτό το τούβλο προσφέρει εξαιρετική αντοχή στη διάβρωση, θερμική σταθερότητα και μηχανική αντοχή. Το τούβλο ζιρκονίας κορούνδιου χρησιμοποιείται ευρέως σε κλιβάνους γυαλιού, μεταλλουργικές μονάδες και βιομηχανικές εφαρμογές υψηλής θερμοκρασίας, ενώ τα τούβλα ζιρκονίας παρέχουν ανθεκτικές λύσεις για απαιτητικές πυρίμαχες επενδύσεις.
Βασικά Χαρακτηριστικά
Εξαιρετική Αντοχή στη Διάβρωση: Το τούβλο ζιρκονίας κορούνδιου χύτευσης αντιστέκεται στο λιωμένο γυαλί, τις μεταλλικές σκωρίες και τη χημική επίθεση, εξασφαλίζοντας μακροχρόνια απόδοση.
Υψηλή Μηχανική Αντοχή: Κάθε τούβλο ζιρκονίας κορούνδιου είναι πυκνό και ανθεκτικό στη φθορά, κατάλληλο για περιοχές υψηλής καταπόνησης σε βιομηχανικούς κλιβάνους.
Αντοχή σε Θερμικό Σοκ: Τα τούβλα ζιρκονίας διατηρούν τη δομική ακεραιότητα υπό επαναλαμβανόμενους κύκλους θέρμανσης και ψύξης.
Ανθεκτικό και Μακράς Διάρκειας: Ο συνδυασμός αλουμίνας και ζιρκονίας στο τούβλο ζιρκονίας κορούνδιου χύτευσης παρατείνει τη διάρκεια ζωής υπό ακραίες συνθήκες.
Περιγραφή:
Τα προϊόντα Fused Casting Zirconia Corundum (AZS) παράγονται από υλικό baddeleyite και κορούνδιου, κατασκευασμένα από ζιρκονίτη (βιομηχανική ζιρκονία) και βιομηχανική αλουμίνα ως κυρίως μικτό πρώτη ύλη, τήξη σε ηλεκτρικό κλίβανο, χύτευση, ανόπτηση, μηχανική κατεργασία και στη συνέχεια τελειοποίηση.
Το τούβλο ζιρκονίας κορούνδιου χύτευσης, το τούβλο ζιρκονίας κορούνδιου και τα τούβλα ζιρκονίας προσφέρουν έναν μοναδικό συνδυασμό αντοχής στη θερμότητα, μηχανικής αντοχής και χημικής σταθερότητας, καθιστώντας τα ιδανικά για τις πιο απαιτητικές πυρίμαχες εφαρμογές.
Χαρακτηριστικά:
1). Λεπτή θερμική αγωγιμότητα σε κανονική θερμοκρασία.
2). Συμπαγής δομή
3). Ισχυρή ανθεκτικότητα στη διάβρωση στη γυάλινη υγρή φάση.
4). Δεν χρωματίζει το γυαλί.
Εφαρμογές:
Βιομηχανία γυαλιού
Προδιαγραφές:
Ιδιότητες:
|
χημική σύνθεση |
AZS-33 |
AZS-36 |
AZS-41 |
|
ZrO2 |
≥33 |
≥35 |
≥40 |
|
SiO2 |
≤16.0 |
≤14 |
≤13.0 |
|
Al2O3 |
λίγο |
λίγο |
λίγο |
|
Na2O |
≤1.5 |
≤1.6 |
≤1.3 |
|
Fe2O3+TiO2 |
≤0.3 |
≤0.3 |
≤0.3 |
Φυσικές Ιδιότητες
|
πυκνότητα όγκου (g/cm3): |
3.5-3.6 |
3.75 |
3.90 |
|
|
ψυχρή σύνθλιψη Mpa |
350 |
350 |
350 |
|
|
συντελεστής θερμικής διαστολής (1000°C) |
0.80 |
0.80 |
0.80 |
|
|
θερμοκρασία έκκρισης γυάλινης φάσης |
1400 |
1400 |
1400 |
|
|
αντοχή στη διάβρωση του τήγματος γυαλιού (mm/24h) |
1.6 |
1.5 |
1.3 |
|
|
Πυκνότητα |
PT QX |
3.40 |
3.45 |
3.55 |
|
WS ZWS |
3.60 |
3.70 |
3.8 |
|
σύνθεση φάσης (%)
|
baddeleyite |
32 |
35 |
40 |
|
γυάλινη φάση |
21 |
18 |
17 |
|
α- κορούνδιο |
47 |
47 |
43 |
Ανταγωνιστικό Πλεονέκτημα:
